单向阀气密性怎么测？精准泄漏测试方案全解析

一、单向阀气密性检测背景

单向阀是一种只允许流体沿一个方向流动、能够有效防止介质倒流的重要控制元件，广泛应用于汽车、新能源、医疗器械、家用电器、气动系统、液压系统、水处理设备及工业自动化等领域。

在实际使用过程中需要保持良好的密封性能。如果产品存在泄漏、密封圈装配不到位、阀体加工缺陷或焊接不良等问题，可能导致系统压力下降、流体倒流、设备性能下降，甚至造成整机故障。

因此，在产品出厂前进行气密性检测，是确保产品质量和可靠性的重要环节。

二、客户检测需求

某阀门制造企业生产多种规格的单向阀，产品主要应用于工业气动系统，对密封性能和产品一致性要求较高。

随着产能提升，客户希望建立自动化检测工序，并提出以下检测需求：

• 对每个单向阀进行100%在线气密性检测；
• 快速判断产品是否存在泄漏，提高生产效率；
• 检测过程稳定可靠，减少人为误判；
• 检测数据可保存，便于产品质量追溯；

结合产品结构特点、检测节拍及客户需求，最终采用直压法气密性检测方案。

三、单向阀气密性检测方案

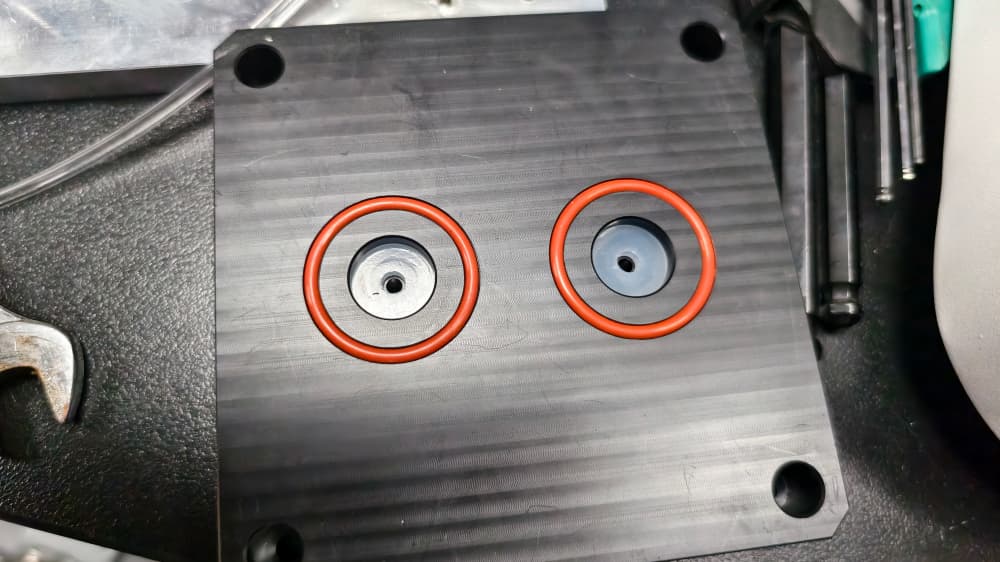

根据单向阀的外形尺寸及密封位置，设计专用检测治具，实现产品快速定位和可靠密封。

检测时，将单向阀放入治具后，设备自动完成夹紧、充气、稳压、检测、排气及结果判定，无需人工干预。

测试压力为100Kpa，检测流程如下：

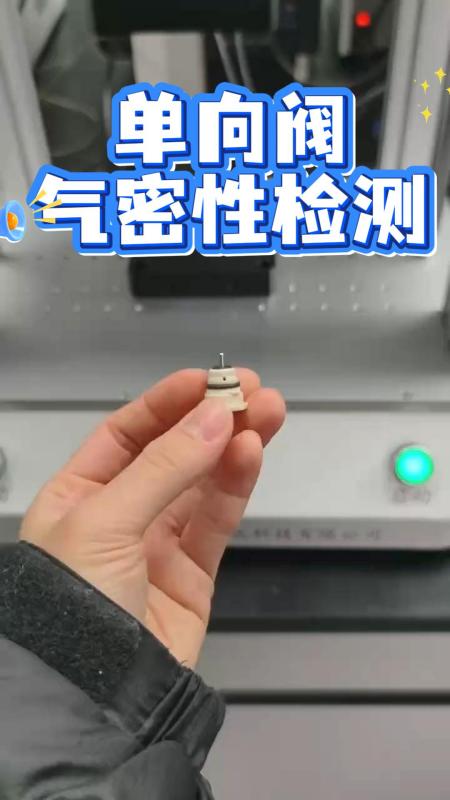

1. 放入单向阀产品；
2. 自动夹紧并完成密封；
3. 向产品内部充入设定检测压力；
4. 进入稳压阶段，使内部压力趋于稳定；
5. 在规定检测时间内监测压力变化；
6. 根据压力衰减值自动判断产品是否合格；
7. 排气并取出产品，进入下一循环。

整个检测过程自动完成，能够满足批量生产线连续检测的需求。

四、气密性检测设备优势

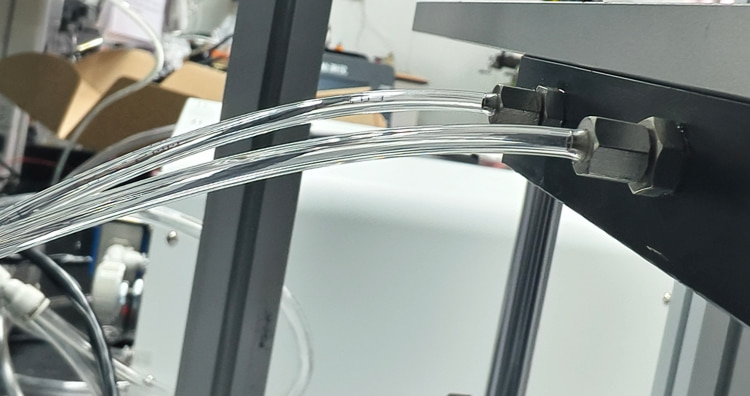

本次检测采用单通道双工位（一拖二）的设计，在有限的预算内实现双工位检测，满足客户对检测效率的要求。

高精度压力检测

采用高精度压力传感器，能够准确监测产品内部压力变化，有效识别微小泄漏，提高检测可靠性。

自动化检测流程

设备自动完成充气、稳压、检测、排气及结果判定，可与自动化生产线配合，实现连续在线检测。

专用密封工装

根据单向阀结构定制专用夹具，确保检测过程中密封稳定，减少外部因素对检测结果的影响。

检测数据可追溯

设备支持检测数据记录、结果统计及历史查询，可对检测时间、检测结果及产品信息进行保存，为企业质量管理提供数据支持。

五、项目应用效果

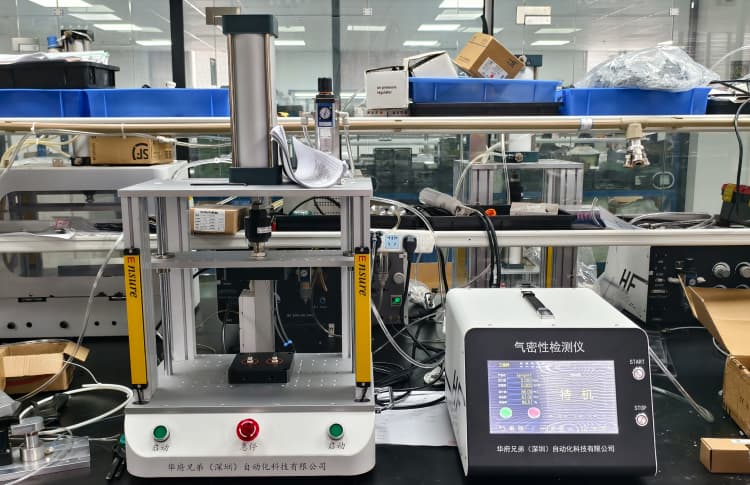

该单向阀气密性检测仪投入生产后，实现了产品100%在线检测，有效提升了生产效率。

相比传统人工检测方式，自动化直压法检测不仅能够快速识别泄漏产品，还降低了人工检测误差，提高了产品出厂质量。同时，检测数据自动记录和追溯功能，也为企业质量控制和生产管理提供了可靠的数据支持。

对于单向阀生产企业而言，采用直压法气密性检测设备，能够有效保障产品密封性能，减少因泄漏导致的质量风险，提升产品可靠性和市场竞争力。
