空调滴水、售后多？空调部件盖密封性检测是关键！
一、什么是空调部件盖？
简单来说，空调部件盖是安装在空调系统各种外壳、腔体或接口上，起到封闭、保护、密封作用的零件总称。虽然形态各异，但它们都有一个核心使命——确保其所覆盖的空间“密不透风”。
二、为什么空调部件盖需要气密性检测？
空调部件盖之所以必须进行气密性检测，根本原因在于：它是空调系统密封链中最薄弱、最容易失效的环节之一。一旦部件盖存在微孔或裂纹，将直接引发一系列严重问题。
| 符合环保标准 | 多数制冷剂属强温室气体，泄漏超标违反《基加利修正案》及国内环保法规，厂家将面临高额罚款。 |
| 保证制冷效果 | 空调依赖R32、R410A等制冷剂在封闭管路中循环。若压缩机端盖、阀盖等部件密封失效，制冷剂每泄漏10%，制冷效率便下降15%~20%，导致“空调不凉”。 |
| 阻挡空气与水分侵入 | 空调内部对水分和空气极其敏感，若电器盒盖、管路闷盖等密封不良，水分会在膨胀阀处结冰造成冰堵，导致管路堵塞、空调频繁停机。 |
| 维持系统压力稳定 | 空调系统需要在特定压力下运行，部件盖哪怕只有0.1mm的缝隙或微孔，也会导致高压侧泄漏使排气压力下降、冷凝效果变差。 |
图1：客户提供的2种需要检测的空调部件盖
三、方案构思
如图1所示，需要检测的空调部件盖为两种不同型号，客户要求仪器能够兼容检测，因此为每个产品都设计了专属治具，检测不同产品时更换治具即可。

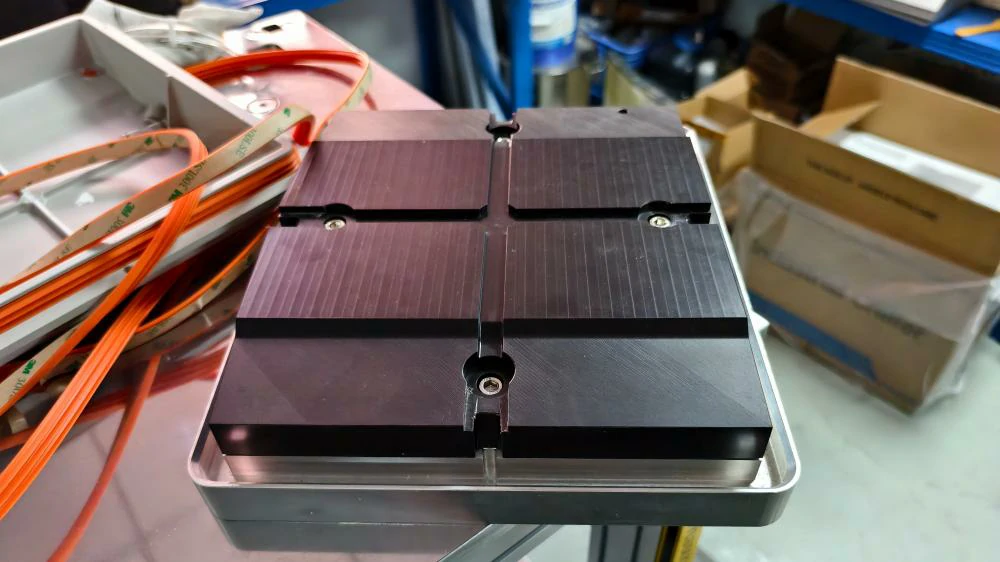

图2：图1右侧产品的治具
检测难点：产品外观近似对称，但实际存在方向性。若操作人员上料不小心上反，轻则导致夹具无法正常下压，影响检测效率；重则夹具压坏产品，造成不必要的损失。
难点解决办法：华府兄弟技术人员为治具做了防呆设计，当上料方向不正确时，工装上的卡扣无法正确闭合。

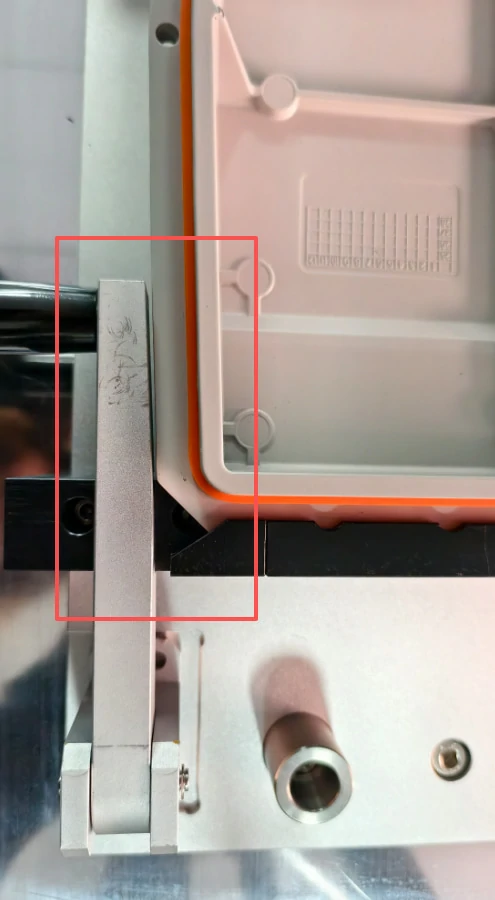

图3：方向正确卡扣成功扣下

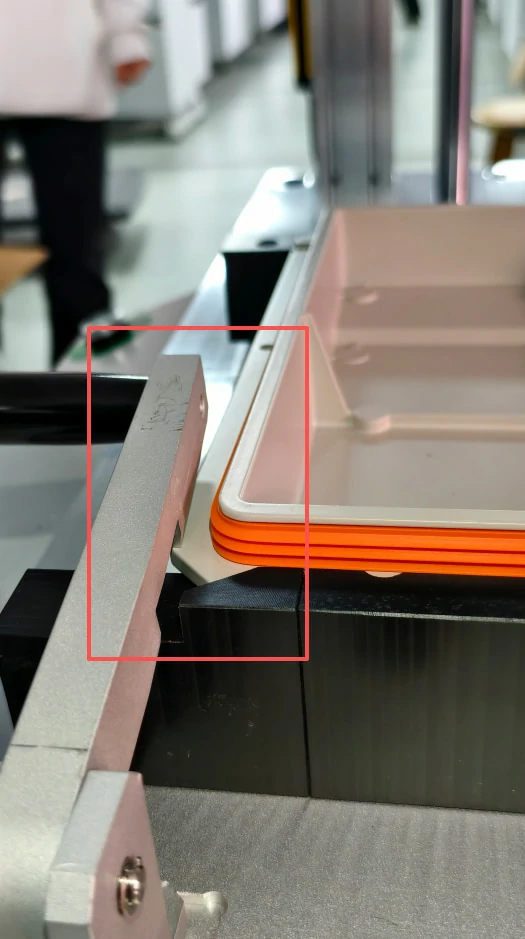

图4：方向错误卡扣无法扣下
四、最终产品
根据客户产线生产节拍，最终生产出了单通道单工位空调部件盖专用气密性检测一体机。提供两种治具，可兼容检测两种不同型号产品。

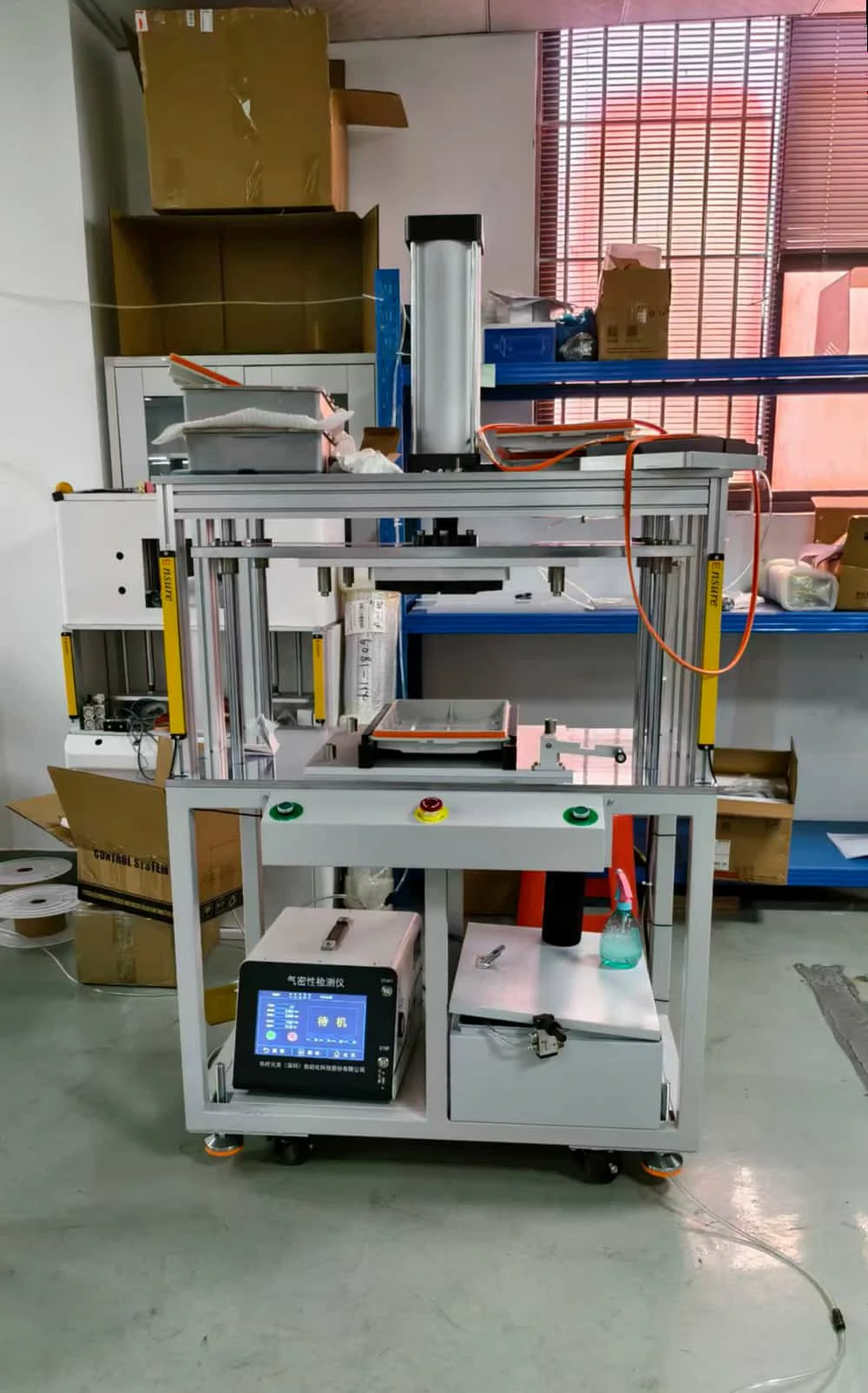

图5：空调部件盖专用气密性检测一体机
五、检测过程演示
本次检测采用直压法检测，气体压力状态为正压。检测压力设置为15kPa，泄漏上限为100Pa 。
视频1：空调部件盖气密性测试过程
