继电器进水失效如何避免？这套气密性检测方案给出答案
一、什么是继电器？
继电器是一种基于电磁或电子原理，实现用低功率信号控制高功率电路通断的自动开关器件，广泛应用于电气控制与自动化系统中。
二、为什么继电器需要气密性检测？
继电器是工业自动化和电子设备中不可或缺的“开关元件”，在实际应用中，继电器对密封性能与防水能力要求较高。气密性检测是保障继电器长期可靠运行的关键工序。
| 触点氧化或腐蚀 | 继电器内部触点多为金属材料，当外界湿气或水分进入后，会与金属发生氧化或电化学反应，形成氧化层或腐蚀物。导致触点表面导电性能下降，接触电阻增大，进而影响继电器的正常导通与断开。 |
| 电气性能不稳定 | 密封不良导致的湿气侵入，会使继电器内部绝缘性能下降，甚至产生微小漏电或放电现象，从而引起工作电压、电流波动，出现接触不良、误动作或响应异常等问题，影响设备整体稳定性。 |
| 使用寿命缩短 | 在潮湿或进水环境下，继电器内部元件会加速老化与损耗，机械与电气性能逐渐下降，导致动作次数减少，整体使用寿命明显缩短。 |
| 严重时引发失效或安全隐患 | 当腐蚀或受潮情况加剧时，可能导致触点粘连、无法断开，或完全失去导通能力，造成电路失控。此外，还可能引发短路、过热等问题，在汽车或工业设备中甚至会带来安全风险。 |
图1：客户提供的继电器检测品
三、方案构思
如图1所示，需要检测的继电器为两种不同型号，客户要求同时检测，因此设计为每个产品独立通道的双工位检测。一次可检测两种类型的产品，测试结果互不干扰。
检测难点：产品为完整成品检测，存在电线线路，工人上料时稍有不慎，夹具下压密封时会压坏线路，导致产品报废。
难点解决办法：华府兄弟技术人员在夹具部分设计用于放置线路的限位空间，工人上料时只需将线路放置于限位处下，即可有效避免夹具闭合时对电路造成损伤。

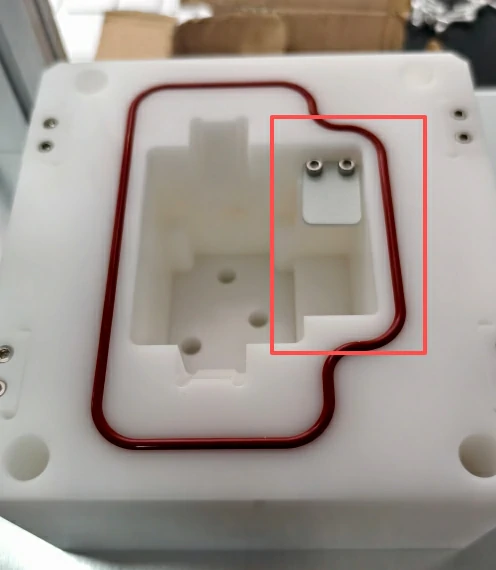

图2：1号工位上的夹具限位

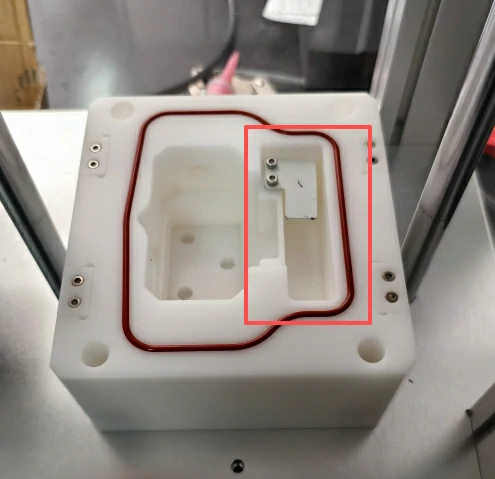

图3：2号工位上的夹具限位
四、最终产品
最终根据客户需求，生产出了可同时检测两种不同型号产品的双通道双工位继电器专用气密性检测仪。 图中展示为仪器与配套工装，工装连接的仪器为 华府兄弟多通道气密性检测仪 ，可定制多条检测通道，检测精度高、检测速度快、检测范围广，满足客户的不同需求。

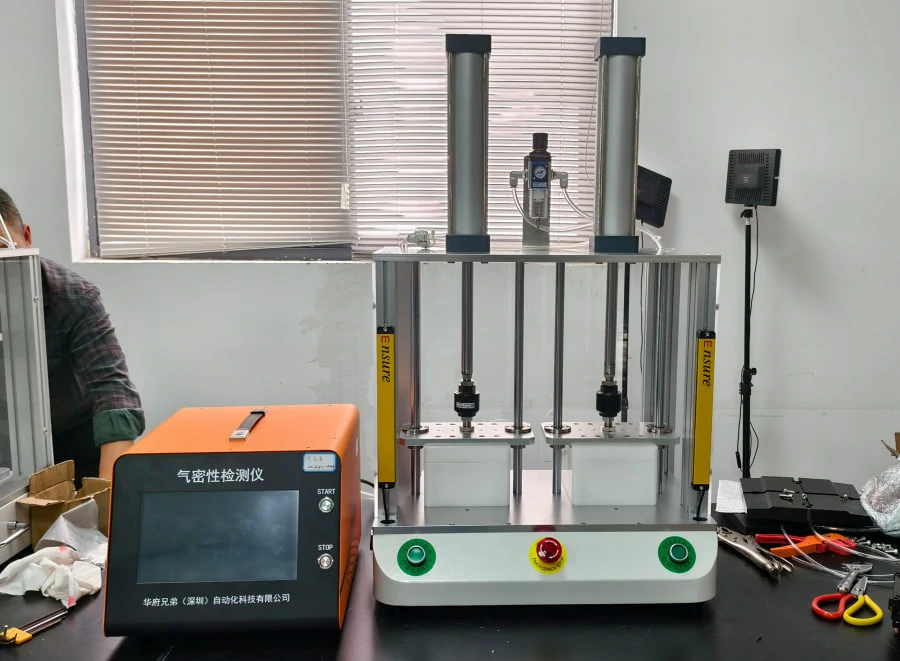

图4：继电器用多功能气密性检测仪与配套工装
五、检测过程演示
采用直压法检测，气体压力状态为正压，检测压力设置为16kPa，泄漏上限为150Pa 。

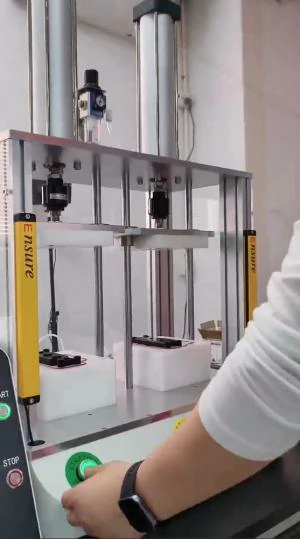

视频1：继电器气密性测试过程
